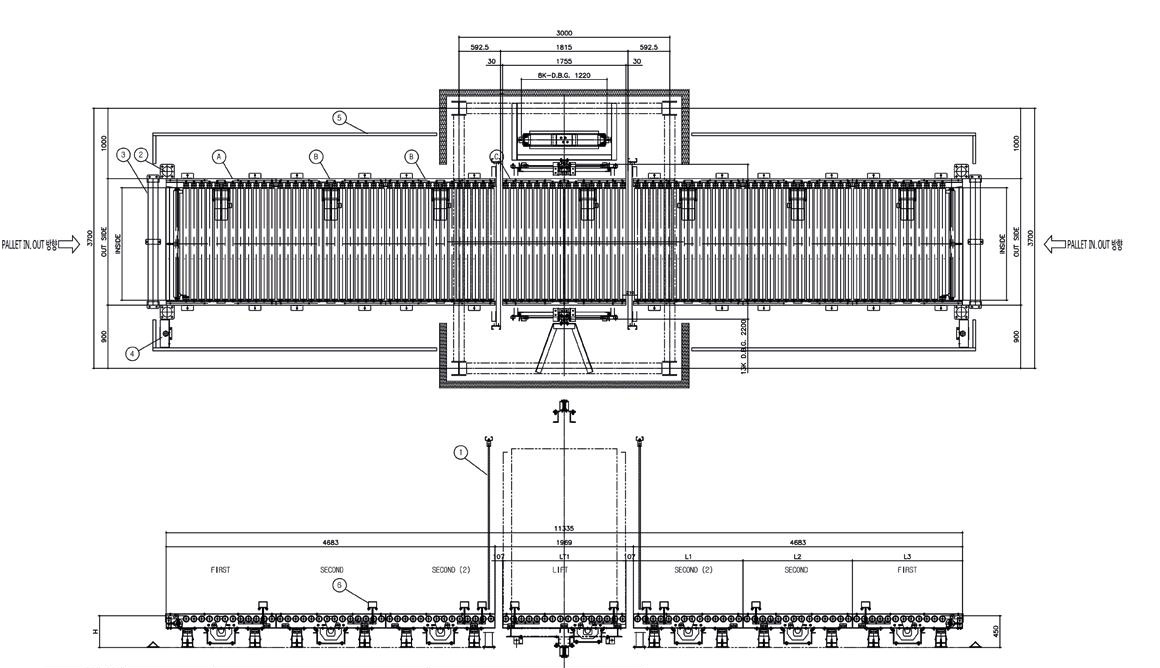

수직반송기 | |
---|---|
형식 | FL-A-1500 |
승강속도 | 60m/min |
Wire | Φ12 × 6열 |
최대양정 | |
승강전동기 | 15Kw (브레이크 부착) |
탑재 CON'V | 1800(W) × 1755(D) × 12m/min |
Rpller : 89.1 * ?P | |
0.75Kw × 4P (브레이크 부착) | |
수량 | 1대 |
품번 | 품명 |
---|---|
A | Conveyor 1 |
B | Conveyor 2 |
C | Conveyor 3 |
1 | Safty Bar |
2 | Safty Pipe |
3 | CON'V Stopper |
4 | Control Bord |
5 | Fence |
6 | Sensor Bracket |
일반설계사항 | ||
---|---|---|
수송률 | 명칭 | Pallet 적재품 |
Size | Max. 1200(W) × 1200(D) × 2000(H) | |
중량 | 1500kg (Pallet 포함) | |
반송능력 | 1F ~ 2F : 46 Pallet (반송능력 공차 : 10%) | |
운송능력은 현장 여건에 따라 다소 차이가 있음 | ||
공급전원 | 380V 60Hz 3상 4선 |
Floor 컨베이어 설계사항 | ||||
---|---|---|---|---|
형식 | 전동 Roller CON'V | |||
반송속도 | 12m/min | |||
유효 폭 | 1600mm | |||
전장 | ||||
적립높이 | ||||
롤러피치 | Φ89.1 * 111P | |||
전동기 | 0.75Kw × 4P (브레이크 부착) | |||
수량 | #호기 | 대 | 대 | 대 |
